nivelacion topográfica

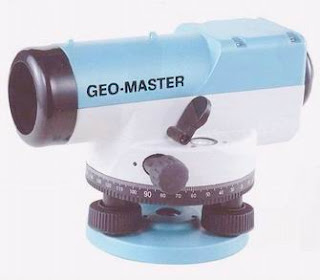

El Nivel de Anteojo En toda obra de arquitectura o ingeniería, ya sea para una vivienda, un edificio o la apertura de una calle se requiere tomar niveles o medir desniveles. Esta operación se realiza con el Nivel de Anteojo, que apoya sobre un trípode y puede girar en forma horizontal solamente para la lectura gruesa de ángulos horizontales. Se centra y se nivela el instrumento con un nivel de burbuja incorporado circular o tubular. La lectura de niveles se realiza apuntando el hilo Axial del Nivel de Anteojo sobre una ‘mira’ o regla graduada en centímetros y resaltada con colores rojo y negro para una perfecta visualización, y que debe permanecer perfectamente vertical al momento de las lecturas. Las miras tienen generalmente 4 ó 5 metros de largo. La utilización del Nivel automático se utiliza para terrenos de no mucha pendiente o desnivel, ya que en caso contrario se utiliza el Teodolito, que puede medir ángulos horizontales y verticales con gran precisión. Las distancias se toman realizando lectura estadimétrica (sobre la mira) o bien modernamente en forma digital con distanciómetro laser incorporado. La operación de medir alturas, distancias y angulos horizontales ó verticales de puntos sobre el terreno se llama ‘Taquimetría’. La ‘Altura Instrumental’ es la medida desde el piso al anteojo. Distancia Estadimétrica Si bien ya hoy este método es poco usado, por la tecnología de avanzada, la Distancia Estadimétrica es la distancia que se calcula realizando el ‘corte de mira’, es decir se leen los hilos estadimétricos superior e inferior, se restan las medidas y se multiplica por una constante que generalmente es 100. En la lectura del ejemplo tenemos: 2.785m – 2.679m = 0.106m x 100= 10.6m (distancia real del anteojo a la mira). El hilo Axial lee 2.732m , por lo que si la altura del instrumento es 1.33m, el desnivel del punto medido es : 2.732m – 1.33m = 1.402m. Desnivel Entre Dos Puntos El desnivel entre dos puntos muy distantes entre sí se realiza por etapas o ‘estaciones’. Cada posicionamiento del instrumento se llama ‘Estación’ (designado como J1, J2, J3, etc en las figuras ) y puede ser de 50 metros y no más de 150 mts, Lo ideal es ir posicionando el instrumento entre medio de los puntos ya que de esa manera se disminuye el error de paralaje del instrumento (si lo tuviere) y la curvatura de la tierra. En el ejemplo se desea determinar el desnivel entre los puntos 1 y 5 , se realizan 4 estaciones con 3 puntos de lectura intermedios (2,3 y4). Las lecturas se realizan cada 50mt de distancia. Las lecturas son ‘de revés’ (hacia atrás ) y ‘adelante’. Como vemos para determinar el desnivel entre 1 y 5 no interesan las posiciones de los puntos intermedios siempre que la distancia entre las miras y el instrumento sean del orden de los 50 metros. Las figuras muestran las lecturas ‘de revés’ r1, r2, r3 y r4 y ‘de adelante’ a2, a3, a4 y a5 de los puntos 1 al 5. Conviene hacer 2 lecturas : de ida y vuelta para compensar o determinar algún error de lectura. Si no hay error, deben dar igual. H1 será el plano horizontal de referencia del primer punto.
